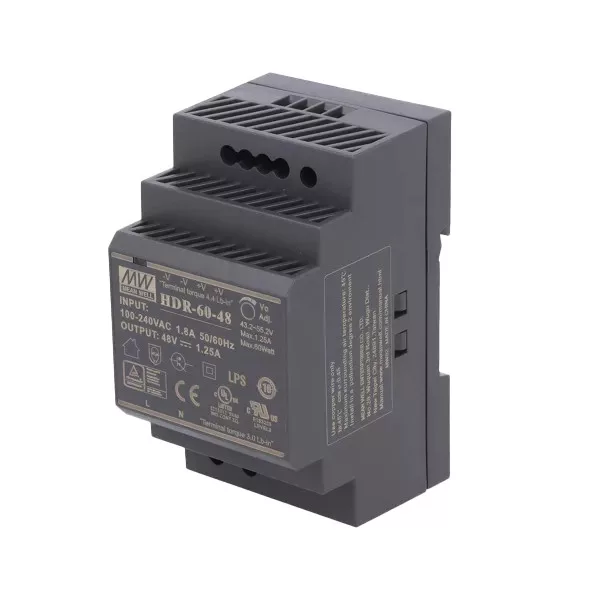

Mean Well HDR-60-48 LED-tápegység, 48 V DC, IP20

A Mean Well HDR-60-48 LED-tápegység ultravékony, DIN-sínre szerelhető kapcsolóüzemű tápegység, amely 48 V DC kimenetet ad 1,25 A árammal és legfeljebb 60 W teljesítménnyel. A mindössze 52,5 mm (3SU) széles, lépcsős ház helytakarékosan építhető kapcsolószekrénybe, hatásfoka akár 91%, kimeneti feszültsége finoman állítható.

Miért praktikus a Mean Well HDR-60-48 LED-tápegység DIN-sínes kialakítása?

Ez a modell közvetlenül a kapcsolószekrény szabványos DIN-sínjére (TS-35/7.5 vagy TS-35/15) pattintható, így a 48 V-os rendszer betáplálása rendezetten, az elosztóban kap helyet. A Mean Well HDR-60-48 LED-tápegység 48 V DC feszültséget igénylő LED rendszerek és vezérléstechnikai berendezések táplálására készült: ideális olyan beépítésekhez, ahol kis helyen, rendezett szerelvényezéssel kell megbízható 48 V-os tápellátást biztosítani. A konvekciós, ventilátor nélküli hűtés teljesen zajtalan működést eredményez, a széles, -30…+70 °C üzemi hőmérséklet-tartomány pedig ipari környezetben is rugalmas felhasználást tesz lehetővé. A 48 V-os rendszerek előnye, hogy azonos teljesítményhez kisebb áram tartozik, így kisebb a vezetékeken eső feszültség és a veszteség is.

Műszaki adatok

• Típus: Mean Well HDR-60-48, DIN-sínes kapcsolóüzemű tápegység
• Bemenet: 85-264 V AC
• Kimenet: 48 V DC (finoman állítható)
• Kimeneti áram: 1,25 A
• Max. teljesítmény: 60 W
• Hatásfok: max. 91%
• Üresjárati fogyasztás: < 0,3 W
• Hűtés: konvekciós (ventilátor nélküli)
• Szerelés: DIN-sín (TS-35/7.5 vagy TS-35/15)
• Kivitel: lépcsős műanyag ház, 52,5 mm (3SU) szélesség, II. szigetelési osztály
• Szabványok: IEC/EN 62368-1, UL508, EN61558-2-16
• Üzemi hőmérséklet: -30…+70 °C
• Méret: kb. 90 × 55 × 53 mm
• Védettség: IP20 (beltéri)

Hogyan méretezzük a Mean Well HDR-60-48 LED-tápegység terhelését?

A csatlakoztatott fogyasztók összteljesítménye ne érje el a névleges 60 W-ot: a tartós üzemhez körülbelül 20% tartalékot érdemes hagyni, ami nagyjából 48 W tényleges terhelést jelent. A bekötésnél az AC oldalt és a 48 V-os DC kimenetet a sorkapcsok jelölése szerint kell csatlakoztatni; a hálózati feszültség bekötését minden esetben bízza villanyszerelő szakemberre. A kimeneti feszültség trimmerrel finoman állítható, így a hosszabb vezetékszakaszokon eső feszültség kompenzálható. Magas környezeti hőmérsékleten a terhelhetőség csökkenhet, ezért gondoskodjon a kapcsolószekrény megfelelő szellőzéséről és a készülék körüli szabad térről.

A Mean Well a világ egyik legismertebb tápegységgyártója, termékei az iparban és a világítástechnikában egyaránt referenciának számítanak. A Mean Well HDR-60-48 LED-tápegység CE-jelöléssel rendelkezik, és megfelel az IEC/EN 62368-1, UL508 és EN61558-2-16 szabványoknak; részletes specifikációja a gyártói Mean Well adatlapon ellenőrizhető. A gyártó tápegységeire jellemzően több éves garancia vonatkozik, a pontos hazai feltételekről ügyfélszolgálatunk ad tájékoztatást. A LEDcenter.hu szakértő csapata a méretezésben is segít.

Frissítve: 2026. július

Gyakori kérdések

DIN-sínre szerelhető a Mean Well HDR-60-48 LED-tápegység?

Igen, kifejezetten szabványos TS-35/7.5 vagy TS-35/15 DIN-sínre tervezték; az 52,5 mm (3SU) széles, lépcsős ház a kapcsolószekrényben mindössze három modulnyi helyet foglal.

Mekkora terhelést bír el?

A 48 V DC kimeneten legfeljebb 1,25 A áramot, azaz 60 W teljesítményt szolgáltat. Méretezéskor hagyjon körülbelül 20% tartalékot, így nagyjából 48 W folyamatos terheléssel számoljon.

Miért érdemes 48 V-os rendszert építeni?

Azonos teljesítmény mellett a 48 V-os rendszerben negyedakkora áram folyik, mint 12 V-on, ezért kisebb a vezetékeken eső feszültség és a veszteség, vékonyabb kábelek használhatók, és hosszabb szakaszok táplálhatók egyenletes fénnyel.

Szükséges-e védőföldelés a bekötéshez?

A készülék II. szigetelési (érintésvédelmi) osztályú, így működéséhez nem igényel védőföldelést; a hálózati bekötést ettől függetlenül bízza szakemberre.

LED szalaghoz és vezérléstechnikához is használható?

Igen: a Mean Well HDR-60-48 LED-tápegység 48 V-os LED szalagok, LED modulok és lámpatestek mellett vezérléstechnikai és automatizálási eszközök táplálására is alkalmas, ha azok névleges feszültsége 48 V DC.

Milyen szabványoknak felel meg, és mennyi a garancia?

A termék az IEC/EN 62368-1, UL508 és EN61558-2-16 szabványok szerint készül; a Mean Well tápegységeire jellemzően több éves gyártói garancia érvényes, emellett a vásárlót kellékszavatosság is megilleti.

Összegezve: a Mean Well HDR-60-48 LED-tápegység megbízható, zajtalan és helytakarékos választás 48 V-os LED és vezérléstechnikai rendszerek betáplálására – válassza a LEDcenter.hu kínálatából!
