MiLight DC12V RF CCT dimmer vezérlőegység, 144 W FUT035S

A MiLight CCT vezérlőegység (FUT035S) egy DC 12–24 V tápfeszültségű, RF rádiófrekvenciás vevő, amellyel az állítható színhőmérsékletű (CCT, kétfehér) LED szalagok fényereje és fehér árnyalata egyaránt fokozatmentesen szabályozható. Ez a MiLight CCT vezérlő a tápegység és a LED szalag közé épül be, fogadja a hozzá tartozó MiLight/MiBoxer távirányító jeleit, és ennek megfelelően vezérli a kimenetet – így a meleg és a hideg fehér között lágy, fokozatmentes átmenet hozható létre a hangulatvilágítástól a munkafényig.

A vevőegység az okos, rugalmas LED-vezérlés egyik legnépszerűbb belépő darabja: egyetlen FUT035S modullal egy teljes világítási zóna fénye és színhőmérséklete is kézben tartható, applikáció vagy fali kapcsolgatás helyett egyszerű, megbízható rádiós távirányítással.

Mit tud a MiLight CCT vezérlőegység?

A MiLight CCT vezérlő a kétfehér szalagok teljes körű kezelésére készült: külön szabályozza a meleg és a hideg fehér csatornát, így a kívánt színhőmérséklet pontosan beállítható, miközben a teljes fényerő is fokozatmentesen tompítható. Az egység közös anódos (common anode) bekötésű, ami a hazai piacon kapható CCT szalagok jellemző kialakítása. A 2,4 GHz-es RF jel automatikus szinkronizációt (auto-sync) támogat, és falon át is megbízhatóan működik, mintegy 30 méteres hatótávolsággal, közvetlen rálátás nélkül.

Bár ez a MiLight CCT vezérlő elsősorban kétfehér szabályzó, egyszínű, dimmelhető LED szalaghoz is használható egyszerű fényerő-szabályzóként, ha csak az egyik fehér csatornát kötjük be. Ez rugalmassá teszi a felhasználást: ugyanaz a vevőegység szolgálhatja ki a kétfehér és az egyszínű szalagot is, így vegyes rendszerekben sem kell többféle vezérlőt beszerezni. Az üzemi hőmérséklet-tartomány -10 és 40 °C között van, ami a legtöbb beltéri és védett kültéri felhasználáshoz bőven elegendő.

Mekkora LED szalagot bír el a MiLight CCT vezérlő?

A terhelhetőség 12 voltos tápfeszültségen 144 W, 24 voltos rendszerben pedig akár 288 W. A teljes egység maximális árama 12 A, a két fehér csatorna egyenként legfeljebb 6 A-rel terhelhető. Ez a gyakorlatban bőséges tartalékot ad: 12 V mellett a MiLight CCT vezérlő körülbelül 30 méter, 60 LED/m sűrűségű SMD3528-as (4,8 W/m) szalagot, vagy nagyjából 12 méter nagyobb fogyasztású, 12 W/m-es szalagot képes egyenletesen meghajtani. Ennél hosszabb szakaszokhoz jelerősítő (repeater) beiktatása ajánlott, hogy a fényerő a szalag teljes hosszán azonos maradjon, és ne legyen a vég felé sötétedő hatás.

A magasabb, 24 voltos tápfeszültség nagyobb teljesítmény-tartalékot és kisebb feszültségesést kínál hosszú szakaszokon, ezért hosszú futamoknál előnyösebb lehet. Fontos azonban, hogy a LED szalag és a tápegység névleges feszültsége mindig egyezzen meg: 12 voltos szalaghoz 12 voltos, 24 voltos szalaghoz 24 voltos tápegység tartozik. A MiLight CCT vevő mindkét feszültségszintet automatikusan kezeli, külön átállítás nélkül.

Hogyan vezérelhető több zóna a MiLight CCT egységgel?

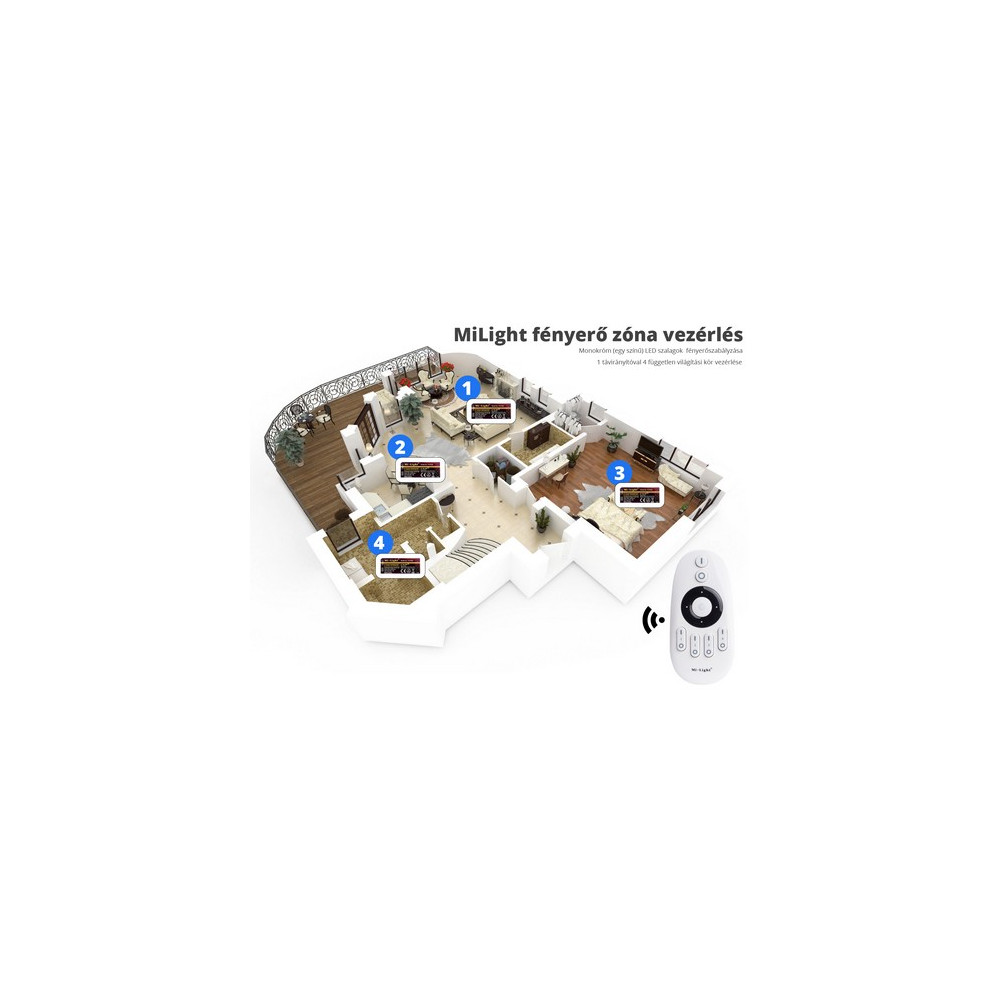

A MiLight CCT vezérlő egy külön rendelhető MiLight CCT távirányítóval működtethető – a vevőegység csomagja a távirányítót jellemzően nem tartalmazza. Egy 4 zónás távirányítóhoz akár négy vezérlőegységet is hozzárendelhet, így egyetlen kezelőfelületről négy különálló világítási zónát hozhat létre, jellemzően egy körülbelül 30 méteres körön belül. Mivel a kommunikáció rádiófrekvenciás, a zónák egymástól függetlenül, falon és bútoron át is megbízhatóan vezérelhetők, a hagyományos infravörös megoldásokkal ellentétben.

Az auto-sync funkciónak köszönhetően a párosítás gyors: a MiLight CCT vevő bekapcsolás után a megfelelő zónagombbal könnyen a kívánt zónához rendelhető, és szükség esetén a hozzárendelés törölhető is. Ez a rendszer bővíthetőségét is biztosítja: ha később új szalagszakaszt épít ki, csak egy újabb vevőegységet kell a meglévő távirányító egy szabad zónájához párosítania.

Milyen tápegység szükséges a MiLight CCT vezérlő mellé?

A MiLight CCT vezérlőegységet kizárólag stabilizált LED tápegységről szabad működtetni, soha nem szabad közvetlenül a 230 V-os hálózati feszültségre kötni, és elektronikus transzformátorról sem üzemeltethető. Az elektronikus trafó kimenete ugyanis nem ad megfelelően egyenletes egyenfeszültséget, ami az egység és a LED szalag károsodásához vezethet. A helyes megoldás egy minőségi, stabilizált DC 12 V vagy DC 24 V tápegység, amelynek feszültsége megegyezik a szalag és a vezérlő feszültségével.

A méretezés egyszerű ökölszabálya, hogy a tápegységet a rendszer összteljesítményénél 20-25 százalékkal nagyobbra érdemes választani, így elkerülhető a túlterhelés, és hosszabb lesz az alkatrészek élettartama. Az alacsony, 12 voltos törpefeszültség biztonságos megoldást kínál, akár gyerekszobai vagy hálószobai világításhoz is. A MiLight CCT vezérlő így egy megbízható, hosszú élettartamú alapja lehet egy bővíthető, állítható színhőmérsékletű LED világítási rendszernek.

Telepítési tippek a MiLight CCT beépítéséhez

A beépítésnél figyeljen a helyes polaritásra és a közös anódos bekötésre: a CCT szalag közös pozitív (+) erét, valamint a meleg és hideg fehér csatornák kimeneteit a megfelelő sorrendben kell a vezérlőre kötni. Hosszú szakaszoknál érdemes a tápfeszültséget a szalag mindkét végéről bevezetni, vagy jelerősítőt alkalmazni, hogy a fényerő egyenletes maradjon. A MiLight CCT vezérlőegységet jól szellőző helyre szerelje, mert tartós, magas terhelésen melegedhet; zárt, szűk térbe építve a hőelvezetésről külön gondoskodni kell.

Hol érdemes MiLight CCT vezérlőt használni?

Az állítható színhőmérsékletű világítás ott mutatja meg igazán az előnyét, ahol a tér napszaktól és tevékenységtől függően más-más fényt kíván. Reggel és nappal a hidegebb, kékesebb fehér segíti a koncentrációt és az éberséget, este pedig a melegebb, sárgásabb árnyalat teremt nyugodt, pihentető hangulatot. Ennek köszönhetően a MiLight CCT vezérlés népszerű választás konyhába, dolgozószobába, fürdőszobai tükörvilágításhoz, valamint hálószobába és nappaliba egyaránt, ahol egyetlen szalaggal a munkafénytől a relaxációig minden igény kiszolgálható.

A vendéglátásban és az üzlethelyiségekben szintén jól hasznosítható: a megfelelő színhőmérséklet kiemeli a termékeket, az ételeket vagy a belső tér hangulatát, és napszaktól függően finomhangolható. Mivel a fényerő és a színhőmérséklet külön-külön, fokozatmentesen állítható, ugyanaz a rendszer rugalmasan alkalmazkodik a változó igényekhez, anélkül hogy a szalagot ki kellene cserélni. Ez hosszú távon költséghatékony, fenntartható megoldást jelent.

Műszaki adatok

Gyakori kérdések erről a termékről

Működik egyszínű LED szalaggal is? Igen, a MiLight CCT vezérlő a kétfehér funkció mellett egyszínű, dimmelhető szalaghoz is használható fényerő-szabályzóként, ha csak az egyik fehér csatornát kötjük be.

Tartozik hozzá távirányító? Nem, a távirányítót külön kell megrendelni, mert egy 4 zónás távirányító akár négy MiLight CCT vevőegységet is kiszolgálhat egyszerre.

Köthetem közvetlenül a hálózati feszültségre? Nem. A MiLight CCT vezérlő kizárólag stabilizált DC 12–24 V tápegységről üzemeltethető, soha nem 230 V-ról közvetlenül, és elektronikus trafóról sem.

Mekkora szalagot bír el? 12 V mellett 144 W, ami körülbelül 30 méter 60 LED/m SMD3528 (4,8 W/m) vagy nagyjából 12 méter 12 W/m szalagot jelent; 24 V-on a terhelhetőség akár 288 W, csatornánként legfeljebb 6 A.

Mi az a CCT és a közös anódos bekötés? A CCT azt jelenti, hogy a fény színhőmérséklete meleg és hideg fehér között folyamatosan állítható; a közös anódos (common anode) kialakítás pedig azt, hogy a szalag pozitív ere közös, és a vezérlő a két fehér csatorna negatív oldalát kapcsolja.

Mekkora a hatótávolsága? A 2,4 GHz-es RF jel hatótávolsága körülbelül 30 méter, és az auto-sync révén falon át is megbízhatóan működik, közvetlen rálátás nélkül.
