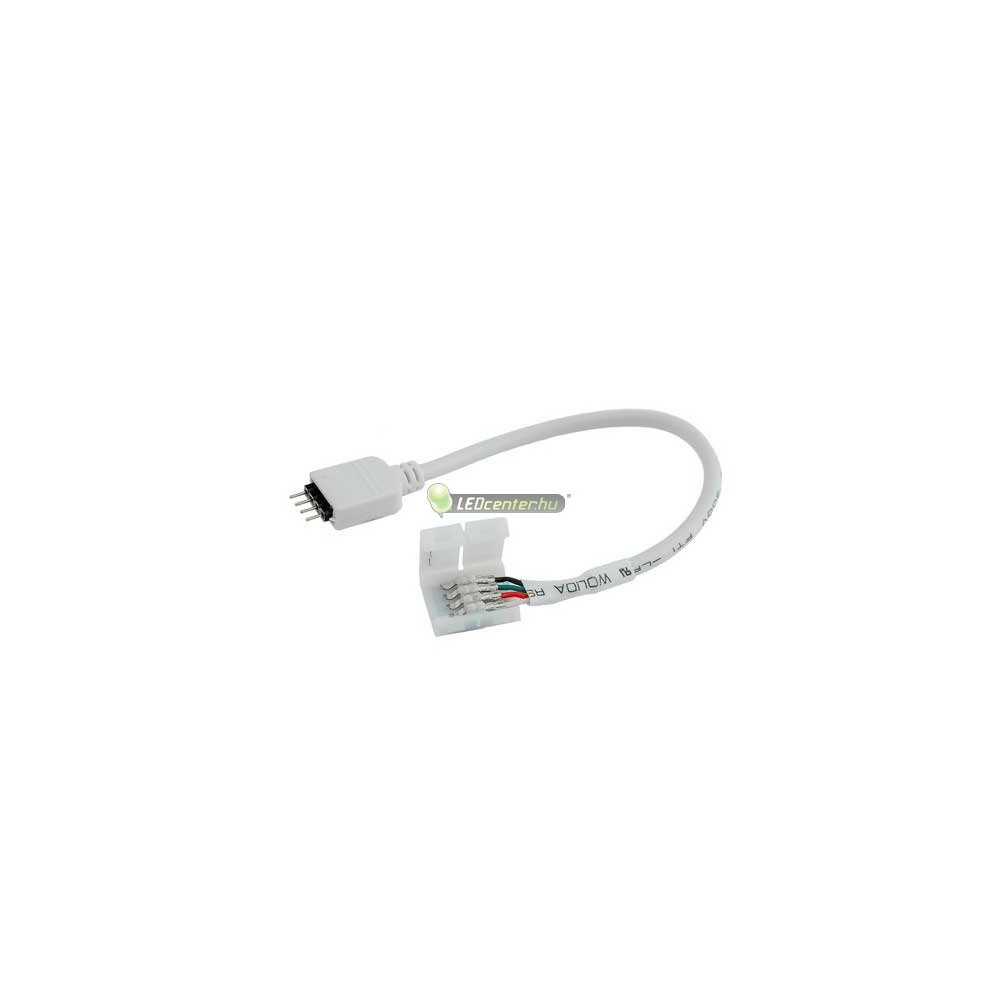

RGB forrasztásmentes tűs csatlakozó

A tűs csatlakozó egy forrasztásmentes betáp megoldás, amellyel a 10 mm széles RGB LED szalagokat gyorsan, stabilan és forrasztópáka nélkül kötheted be. Ez a 4 érintkezős tűs csatlakozó a szalag bármely vágási pontján csatlakoztatható, így pillanatok alatt kialakítható a látványos színváltó világítás otthon, üzletben vagy bútorba rejtve. Az alábbiakban részletesen bemutatjuk, hogyan működik a termék, milyen szerszámra van szükség a bekötéshez, és mire érdemes figyelni a tartós, megbízható kapcsolat érdekében.

Mi az a tűs csatlakozó és hogyan működik?

A tűs csatlakozó egy négy tűs (érintkezős) gyorscsatlakozó, amely az RGB szalag mind a négy vezetékét – a piros, a zöld, a kék és a közös vezetéket – egyetlen mozdulattal köti be. A névadó fémtűk átszúrják a szalag réz érintkezőfelületeit, így a kapcsolat forrasztás nélkül, mechanikus úton jön létre. Ennek köszönhetően nincs szükség forrasztópákára, forrasztóónra vagy folyasztószerre, és nem áll fenn a túlhevített forrasztási pont vagy a megolvadt szalag kockázata sem. A megoldás különösen azok számára ideális, akik gyorsan és tisztán szeretnének dolgozni, vagy nem rendelkeznek forrasztási tapasztalattal.

Milyen szalaghoz való ez a forrasztásmentes betáp?

A termék kifejezetten a 10 mm széles RGB (színváltó) LED szalagokhoz készült. A négy tűs kialakítás pontosan illeszkedik a szabványos RGB szalagok érintkezőosztásához, így a szín csatornák nem keverednek össze, és a vezérlő pontosan a megfelelő vezetéket hajtja meg. A betáp a szalag elejére éppúgy felhelyezhető, mint egy közbenső vágási pontra, ha egy hosszabb szakaszt szeretnél külön táplálni. Mivel a kapcsolat forrasztásmentes, a szalag később könnyen áthelyezhető vagy újra felhasználható, ami rugalmasságot ad a tervezés és az átalakítás során.

Hogyan köthető be lépésről lépésre?

A bekötéshez egy ollóra, egy szikére (vagy hegyes kézi késre) és egy kis csavarhúzóra lesz szükséged. Először vágd el a szalagot pontosan a kijelölt vágási vonalnál, hogy a réz érintkezők tisztán, sérülésmentesen maradjanak. Ezután nyisd fel a csatlakozó tetejét a csavarhúzó segítségével, és told be a megtisztított vágási pontot a tűs érintkezők alá úgy, hogy a szalag színes oldala a tűk felé nézzen. Zárd vissza a fedelet határozott mozdulattal, amíg az kattanva a helyére nem ül. A végleges helyre szerelés előtt mindig próbáld ki a rendszert, hogy mindhárom alapszín és a közös pont megfelelően világít-e – így elkerülöd a kész falburkolat vagy bútor visszabontását.

Mire kell figyelni a bekötésnél?

A szalag minden 0,5 méternél elhelyezett forrasztási és egyben vágási pontjánál a csatlakoztatás csak a meglévő forrasztóón eltávolítása után lehetséges, mert a felesleges ón megakadályozza, hogy a tűk megfelelően felfeküdjenek. Kültéri, szilikon bevonatú RGB LED szalag esetén először óvatosan távolítsd el a szilikon réteget a vágási pontnál, hogy a fémtűk közvetlenül a réz érintkezőkkel találkozzanak. Ügyelj arra is, hogy a szalag teljesen benyomódjon a csatlakozóba, és a fedél ne csússzon félre, mert a laza illesztés villódzást vagy hibás színvisszaadást okozhat. A gondos előkészítéssel a kapcsolat tartós, rezgésálló és megbízható lesz.

Milyen előnyei vannak a forrasztásmentes megoldásnak?

A forrasztásmentes tűs csatlakozó legnagyobb előnye a gyorsaság: egy bekötés mindössze néhány másodperc, így nagyobb projekteknél jelentős időt takaríthatsz meg. Nem keletkezik füst, nincs égési sérülés veszélye, és nem kell áramforrást keresni a forrasztópákához sem. A megoldás tiszta, ezért zárt bútorokban, gardróbokban vagy konyhai munkapult alatt is biztonságosan használható. Mivel a kapcsolat bontható, a hibás szakaszok egyszerűen javíthatók, és a teljes világítási rendszer később bővíthető vagy átrendezhető anélkül, hogy a szalagot ki kellene dobni.

Műszaki adatok

Gyakori kérdések erről a termékről

Milyen széles szalaghoz való a tűs csatlakozó?
A termék a 10 mm széles RGB LED szalagokhoz készült, és pontosan illeszkedik azok négy érintkezős osztásához.

Kell hozzá forrasztás?
Nem, a megoldás forrasztásmentes: a fémtűs érintkezők forrasztópáka nélkül, mechanikusan hozzák létre a stabil kapcsolatot.

Milyen szerszám kell a bekötéshez?
Egy olló, egy szike és egy kis csavarhúzó elegendő a szalag tiszta, gyors bekötéséhez.
