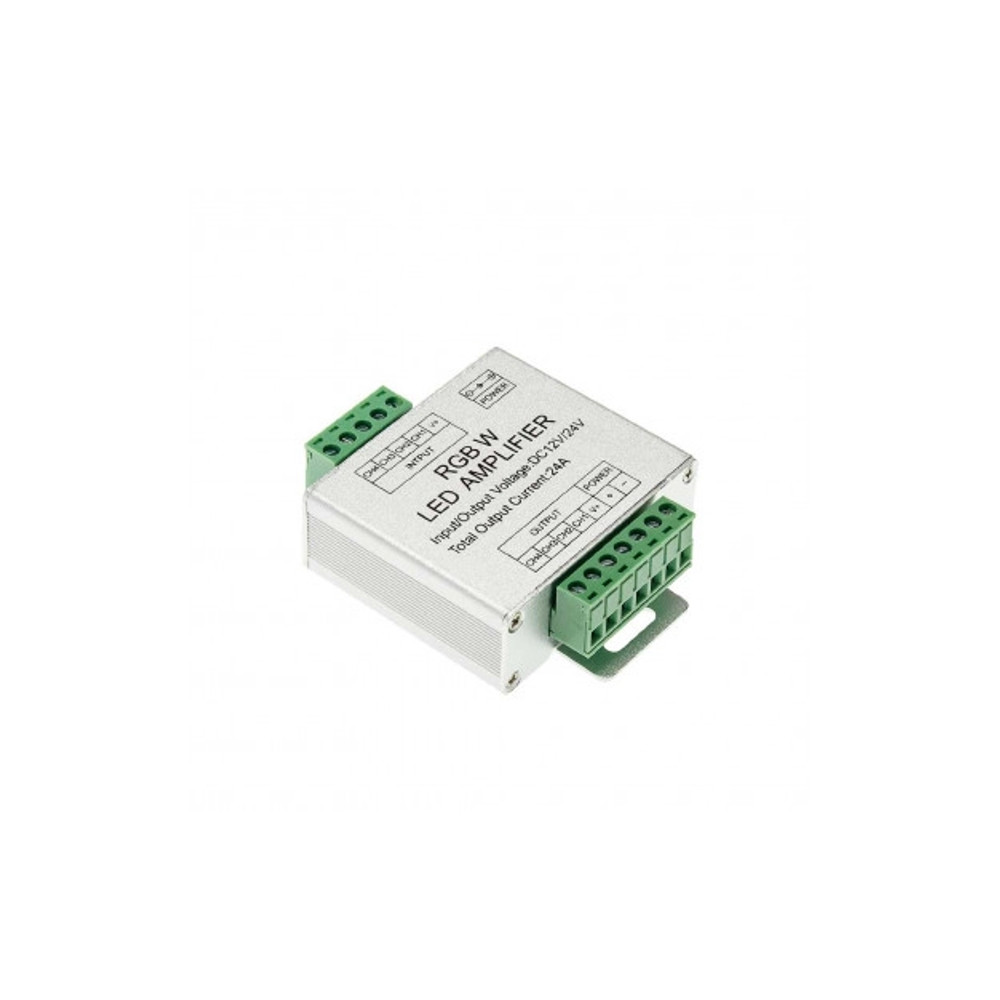

Az RGBW jelerősítő (AC6328) akkor nélkülözhetetlen, ha a színes és fehér fényt egyszerre kezelő RGBW LED szalag hosszú szakaszon halványodik, vagy a távolabbi méterek már nem követik pontosan a beállított színt. Ez az RGBW jelerősítő a vezérlő négycsatornás PWM-jelét frissíti fel és táplálja újra, így a szalag teljes hosszán azonos marad a fényerő, a színkeverés és az effekt. A 288 W-os modell DC 12 V-on 288 W, DC 24 V-on pedig akár 576 W terhelést kapcsol, ezért nagyobb beltéri és kültéri dekorvilágításoknál is bevethető.
Mire való az RGBW jelerősítő?
Egy LED szalag mentén a feszültség és a vezérlőjel a távolsággal arányosan gyengül, ezért egy bizonyos hossz felett a fény elhalványul és a színek eltérnek a kívánttól. Az RGBW jelerősítő pontosan ezt orvosolja: a bemenetére érkező jelet veszi, és a saját tápellátásából újra felépíti azt a kimeneten, megőrizve a vezérlő által diktált színeket és kapcsolási ütemet. Négy különálló csatornán (R, G, B és W) dolgozik, így a vörös, zöld, kék színkeverés és a dedikált fehér csatorna is hibátlanul jut el a távolabbi szalagszakaszokhoz. Az AC6328 nagy áramú MOSFET kimenettel rendelkezik, ami biztosítja a magas, akár 288 W-os (24 V-on 576 W) kimeneti teljesítményt.
Mikor van szükség RGBW jelerősítőre?
Akkor érdemes RGBW jelerősítőt beépíteni, amikor a vezérlőegység névleges teljesítménye felett szeretnél szalagot üzemeltetni, vagy amikor a szalag annyira hosszú, hogy a vége már láthatóan halványabb. Tájékoztató jelleggel: FIESTA 30 (7,2 W/m) RGBW szalag esetén megközelítőleg 40 m, FIESTA 60 (14,4 W/m) szalag esetén nagyjából 15 m üzemeltethető egyetlen 288 W-os egységgel, a tényleges határt mindig a használt feszültség (12 vagy 24 V) és a szalag fajlagos fogyasztása szabja meg. Ha a teljes telepítés még ennél is hosszabb, több jelerősítő láncba fűzhető: mindegyik a saját szakaszát táplálja, miközben a teljes rendszer szinkronban marad.
Hogyan kell bekötni az RGBW jelerősítőt?
Az RGBW jelerősítő mindig az RGBW vezérlőegység után, a szalag elé kerül a jelláncban. A bemeneti oldalra a vezérlő négy vezérlőjele és a közös pont csatlakozik, a kimeneti oldalra pedig a következő szalagszakasz. A működéshez külön tápellátást kell biztosítani: a szalaggal megegyező feszültségű (12 V vagy 24 V), stabilizált LED tápegységre van szükség, amely a megerősített szakasz teljes áramfelvételét fedezi. Fontos, hogy a jelerősítő nem helyettesíti a tápegységet, és nem helyettesíti a vezérlőt sem – kizárólag a már meglévő jelet erősíti fel. A bekötés előtt áramtalaníts, ügyelj a helyes polaritásra, és a csatornakiosztást (R, G, B, W) a bemenet és a kimenet között azonos sorrendben kösd, különben a színek felcserélődnek.
Milyen szalaghoz ajánljuk?
Ez az RGBW jelerősítő kifejezetten négycsatornás RGBW (RGB + dedikált fehér) LED szalagokhoz készült, és DC 12 V, valamint DC 24 V rendszerben egyaránt használható. A négycsatornás felépítés miatt a hagyományos háromcsatornás RGB szalaghoz is alkalmazható, ilyenkor a fehér csatorna egyszerűen kihasználatlan marad. A nagy áramú kimenetnek köszönhetően közepes és nagy teljesítményű szalagokat is kiszolgál, akár beltéri hangulatvilágításról, akár hosszú pultmegvilágításról, lépcső- vagy homlokzati dekorvilágításról van szó. Mivel a statikus fogyasztása mindössze 0,12 W körüli, üzem közben gyakorlatilag nem növeli érdemben az energiafelhasználást.
Telepítési tippek a megbízható működéshez
A leghosszabb, legmegbízhatóbb telepítéshez érdemes a tápegységet és az RGBW jelerősítő egységet a megerősítendő szakasz elejéhez közel elhelyezni, hogy a táp- és jelvezeték hossza minimális legyen. A megfelelő keresztmetszetű vezeték csökkenti a feszültségesést, így a szalag a szakasz végén is teljes fényerővel világít. Hővel kapcsolatban: az AC6328 ajánlott üzemi hőmérséklet-tartománya nagyjából -20 és +60 °C között van, ezért zárt, jól szellőző helyre szereld, közvetlen hőforrástól távol. Kültéri felhasználás esetén az elektronikát és a tápegységet vízmentes dobozba kell tenni, mivel maga az áramkör nem időjárásálló. A készülék CE, FCC és RoHS megfeleléssel rendelkezik, ami a beépíthetőség és a környezetvédelmi előírások szempontjából is megnyugtató.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Típus | RGBW jelerősítő (jelfrissítő / repeater), AC6328 |
| Tápfeszültség | DC 12–24 V |
| Terhelhetőség | 288 W (12 V) – 576 W (24 V) |
| Csatornák | 4 (R, G, B, W) |
| Csatornánkénti áram | max. 6 A / csatorna (összesen 24 A) |
| Kimenet típusa | nagy áramú MOSFET, PWM |
| Statikus fogyasztás | kb. 0,12 W |
| Méret | kb. 84 × 64 × 24 mm |
| Üzemi hőmérséklet | kb. -20 … +60 °C |
| Megfelelőség | CE, FCC, RoHS |
| Szalagtípus | négycsatornás RGBW LED szalag |
A táblázat tájékoztató értékeket tartalmaz; a kötelező érvényű, naprakész műszaki adatokat mindig a gyártó hivatalos termékadatlapja rögzíti, ezt tekintsd elsődleges forrásnak.
Gyakori kérdések erről a termékről
Szükség van külön tápegységre az RGBW jelerősítő mellé? Igen, a jelerősítő nem termel tápfeszültséget; a szalag feszültségének megfelelő (12 V vagy 24 V) stabilizált LED tápegység kell hozzá, amely a megerősített szakasz fogyasztását fedezi.
Használható vezérlő nélkül? Nem, az RGBW jelerősítő mindig RGBW vezérlőegységgel együtt működik, mert a vezérlő négycsatornás jelét erősíti fel; önállóan nem ad ki vezérlőjelet.
Milyen szalaghoz való? Négycsatornás RGBW LED szalagokhoz készült DC 12 V és DC 24 V rendszerben; háromcsatornás RGB szalaghoz is használható, ekkor a fehér csatorna marad szabadon.
Hány watt szalagot bír el? 12 V-on 288 W-ig, 24 V-on 576 W-ig terhelhető, csatornánként legfeljebb 6 A árammal.
Több RGBW jelerősítő láncba köthető? Igen, nagyon hosszú telepítésnél több erősítő sorba fűzhető, mindegyik a saját szakaszát táplálja és frissíti a jelet.
További vezérlőkért és tartozékokért böngéssz a LED szalagok, modulok és vezérlőik kategóriában. A négycsatornás PWM-vezérlés és a jelerősítés működéséről bővebben a LED strip light (Wikipedia) szócikkben olvashatsz.
